Annexes techniques
Descriptions & explications techniques des qualités fonctionnelles de La Ruche Ronde en image.

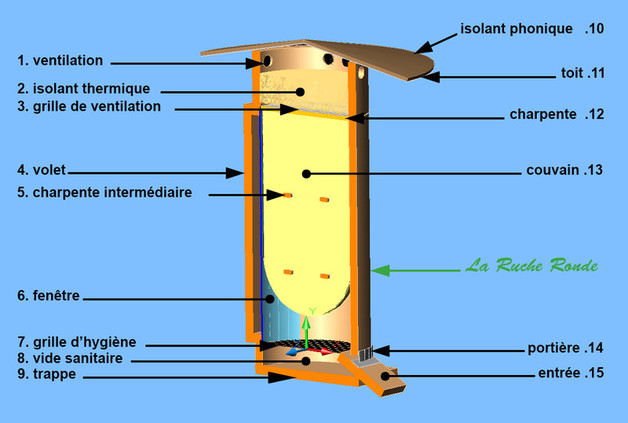

Coupe de principe
Coupe de principe de La Ruche Ronde :
1. ventilation
2. isolant thermique
3. grille de ventilation
4. volet
5. charpente intermédiaire
6. fenêtre
7. grille d'hygiène
8. vide sanitaire
9. trappe
10. isolant phonique
11. toit
12. charpente
13. couvain
14. portière
15. entrée
Croquis du flux de chaleur
Section rectangulaire :
1 = zone de déperdition calorifique : le couvain n'est pas dans la température biologique idéale. De plus, une température
inférieure à 37°C favorise le développement d'acarien.
marron : ruche,
jaune : couvain,
flèche rouge : flux chaud,
flèche bleue : flux froid.
Section cylindrique :
2 = conservation intégrale de la chaleur.
marron : La Ruche Ronde,
jaune : couvain,
flèche rouge : flux chaud.

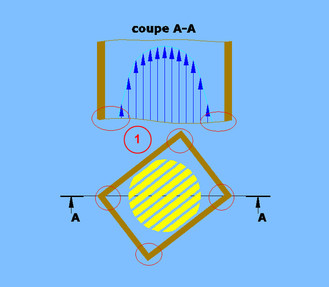

Croquis de la circulation d'air
Section rectangulaire :
1 = flux nul : zone de stagnation propice à l'insalubrité.
marron : ruche,
jaune : couvain,
flèche : flux d'air.
Section cylindrique :
2 = flux permanent : zone saine.
marron : La Ruche Ronde,
jaune : couvain,
flèche : flux d'air.

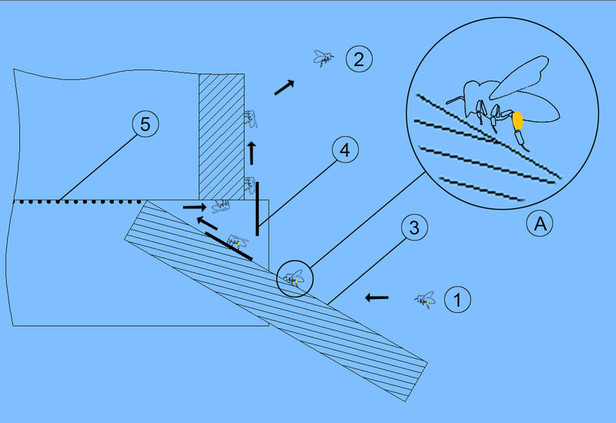

Schéma des entrées-sorties
schéma de circulation de l'abeille l'entrée de La Ruche Ronde :
1 = abeille arrivant les paniers -en jaune- de ses pattes arrières chargés des fruits de son activité,
2 = abeille repartant déchargée des fruits de son activité,
3 = entrée,
4 = portière,
5 = grille d'hygiène,
A = atterrissage : l'inclinaison de l'entrée à 30° permet le contact simultané des pattes et des antennes de l'abeille sur la planche.
